DEFINICIÓN DEL PROBLEMA.

Hacer un futbolín en el taller.
BÚSQUEDA DE INFORMACIÓN.

La profesora nos dio en Diciembre unas pautas de como debería de quedar hecho. Pero ya nosotros decidimos la pintura, y parte de su forma.
DISEÑO DE LA SOLUCIÓN.

BOCETO.

-->

CROQUIS.

PLANOS.

-->

PERSPECTIVA.

-->

VISTAS.

4. PLANIFICACIÓN DEL TRABAJO.

HOJA DE PROCESOS.

HOJA DE PROCESOS
TAREAS	MATERIALES	HERRAMIENTAS	RESPONSABLES	TIEMPO DE EJECUCIÓN
TAREAS	MATERIALES	HERRAMIENTAS	RESPONSABLES	REAL	ESTIMADA
Cortar con segueta	Madera	Segueta y pelos de segueta	Paula, Javier, Anabel, Carlos y Nuria	6H	3H
Lijar	Madera	Papel de lija	Paula, Javier, Anabel, Carlos y Nuria	4H	2H
Pintar	Madera	Pintura	Paula, Javier, Anabel, Carlos y Nuria	10H	5H
Diseñar		Papel y lápiz	Paula, Javier, Anabel, Carlos y Nuria	3H	1H
Pegar	Madera	Cola o pegamento termo-fusible	Paula, Javier, Anabel, Carlos y Nuria	3H	3H
Taladrar	Madera	Taladro	Paula, Javier, Anabel, Carlos y Nuria	2H	2H
Iluminar	Cables, interruptor, bombillas y pila		Javier	1H	1H
TOTAL				22+7= 29H	15+1= 16H

HOJA DE OPERACIONES.

HOJA DE OPERACIONES
OPERACIÓN	PERSONAS	TIEMPO
OPERACIÓN	PERSONAS	REAL	ESTIMADO
Cortar con segueta	Paula, Javier, Anabel, Carlos y Nuria	6H	3H
Lijar	Paula, Javier, Anabel, Carlos y Nuria	4H	2H
Pintar	Paula, Javier, Anabel, Carlos y Nuria	10H	5H
Diseñar	Paula, Javier, Anabel, Carlos y Nuria	3H	1H
Pegar	Paula, Javier, Anabel, Carlos y Nuria	3H	3H
Taladrar	Paula, Javier, Anabel, Carlos y Nuria	2H	2H
Iluminar	Javier	1H	1H
TOTAL		22+7= 29H	15+1= 16H

PRESUPUESTO.

PRESUPUESTO
MATERIALES	UNIDADES	PRECIO/UNI.	TOTAL	TALLER	YO
Chapón	2	0,80 €	1,60 €	X
DM	1+2+2= 5	0,50 €	2,50 €	X
Barras	1	1,00 €	1,00 €	X
Cola	1+1= 2	1,50 €	3,00 €	X	X
Termo-fusible	1+2= 3	0,20 €	0,60 €	X	X
Pintura	6+1= 7	0,60 €	4,20 €	X	X
Segueta	1	4,00 €	4,00 €	X
Pelos de segueta	4	0,10 €	0,40 €		X
TOTAL			17,30 €

5. CONSTRUCCIÓN.

Hemos tardado casi todo el curso en construirlo.

13-12-12 : Nos dan el trabajo y dibujamos los muñecos.

18-12-12 : Cortamos más o menos la mitad de los muñecos.

20-12-12 : Terminamos de cortar los muñecos, los pegamos y los fijamos y los lijamos, se

rompe uno pero como había de sobra no pasa nada. Decidimos como será el

futbolín.

10-1-13 : Terminamos de lijar, y empezamos a pintarlos, se nos explota una pintura, y no se

limpian bien los pinceles.

24-1-13 : Lijamos un muñeco mal pintado, damos una 2ª capa, terminamos de pintar y nos

reparten las maderas del resto del futbolín.

31-1-13 : Seguimos pintando los muñecos.

1-2-13 : Seguimos pintando los muñecos.

7-2-13 : Terminamos de pintar y medimos las piezas.

14-2-13 : Cortamos las porterías.

22-2-13 : Hacemos tres agujeros a los laterales y cortamos la primera barra.

7-3-13 : Terminamos los laterales y cortamos la primera barra.

14-3-13 : Terminamos de cortar las barras y lijarlas.

19-3-13 : Debatimos los colores, y empezamos a pintarlo.

21-3-13 : Seguimos pintándolo, y lo retocamos.

4-4-13 : Pintamos las barras.

16-5-13 : Diseñamos la altura del tablero.

23-5-13 : Pegamos el césped al suelo.

30-5-13 : Ponemos las paredes al futbolín.

4-6-13 : Retocamos las paredes y las zonas pegadas.

6-6-13 : Retocamos el campo y hacemos los soportes del suelo.

13-6-13 : Acabamos las porterías y empezamos a hacer el cajón.

20-6-13 : Acabamos los topes del suelo, el cajón y los techos de las porterías.

EN MI CASA : Acabo de pegar las piezas, y de pegar los muñecos a las barras, arreglo y

retoco las barras, le pongo luces.
6. EVALUACIÓN.
Este trabajo me ha gustado, mucho hacerlo y diseñarlo, ha sido mi primer trabajo en grupos en el taller, y aunque lo hemos hecho durante casi todo el curso no ha dado tiempo a terminarlo. Pero a parte creo que me ha salido muy bien, y le he puesto un toque brillante con las luces.
Por otra parte creo que se podía haberse mejorado si no hubiésemos cogido oleo (para pintar los muñecos) y hubiésemos tomado bien las medidas.

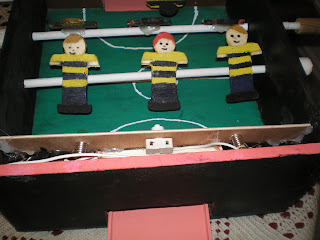

ASÍ HA QUEDADO.
